Sondir CPT: Pengertian, Fungsi, Proses, dan Manfaat untuk Perencanaan Pondasi
Apa Itu Sondir CPT?
Sondir CPT (Cone Penetration Test) adalah metode pengujian tanah yang dilakukan dengan cara mendorong konus atau cone ke dalam tanah secara vertikal menggunakan tekanan tertentu. Pengujian ini bertujuan untuk mengetahui karakteristik dan kekuatan lapisan tanah berdasarkan tahanan ujung konus serta gesekan selimut.
Sondir CPT banyak digunakan dalam pekerjaan konstruksi untuk membantu menentukan kondisi tanah sebelum pembangunan rumah, gedung, gudang, pabrik, jalan, maupun struktur lainnya.
Data hasil pengujian sondir dapat menjadi salah satu dasar bagi tenaga ahli dalam menentukan jenis dan kedalaman pondasi yang sesuai dengan kondisi tanah di lokasi proyek.
Fungsi Sondir CPT dalam Pekerjaan Konstruksi
Pengujian sondir CPT memiliki beberapa fungsi penting dalam perencanaan konstruksi, antara lain:
1. Mengetahui Kekuatan Lapisan Tanah
Sondir membantu memberikan gambaran mengenai tingkat kekerasan atau kekuatan tanah pada berbagai kedalaman. Data tersebut dapat digunakan untuk memahami perubahan kondisi tanah dari permukaan hingga kedalaman tertentu.
2. Menentukan Kedalaman Pondasi
Hasil CPT dapat membantu perencana menentukan kedalaman pondasi berdasarkan kondisi lapisan tanah yang ditemukan di lokasi.
Penentuan kedalaman pondasi harus mempertimbangkan hasil pengujian, beban struktur, kondisi lingkungan, serta perhitungan teknis oleh tenaga ahli.
3. Membantu Pemilihan Jenis Pondasi
Data sondir dapat digunakan sebagai salah satu pertimbangan dalam memilih sistem pondasi, seperti:
- Pondasi dangkal
- Pondasi telapak
- Pondasi rakit
- Bore pile
- Strauss pile
- Tiang pancang
- Sistem pondasi lainnya sesuai kebutuhan proyek
4. Mengetahui Perubahan Lapisan Tanah
Nilai tahanan penetrasi yang diperoleh sepanjang kedalaman dapat menunjukkan adanya perubahan karakteristik lapisan tanah.
Informasi tersebut penting terutama pada proyek yang membutuhkan perencanaan pondasi lebih mendalam.
Parameter yang Dihasilkan dari Sondir CPT
Dalam pengujian CPT, beberapa parameter utama yang diperoleh antara lain:
Cone Tip Resistance (qc)
Merupakan tahanan ujung cone ketika menembus tanah. Nilai ini dapat memberikan informasi mengenai tingkat perlawanan tanah terhadap penetrasi.
Sleeve Friction (fs)
Merupakan gesekan yang terjadi pada selimut atau sleeve alat sondir ketika masuk ke dalam tanah.
Friction Ratio (FR)
Merupakan perbandingan antara gesekan selimut dengan tahanan ujung. Parameter ini dapat membantu interpretasi jenis atau karakteristik tanah.
Hasil pengujian biasanya disajikan dalam bentuk grafik terhadap kedalaman sehingga kondisi tanah dapat dianalisis secara lebih mudah.
Bagaimana Proses Pengujian Sondir CPT?
Secara umum, proses pekerjaan sondir CPT dilakukan melalui beberapa tahapan.
1. Persiapan Lokasi
Tim melakukan pemeriksaan lokasi dan menentukan titik pengujian sesuai kebutuhan proyek.
Area kerja harus dipastikan cukup aman dan memiliki ruang yang memadai untuk menempatkan peralatan sondir.

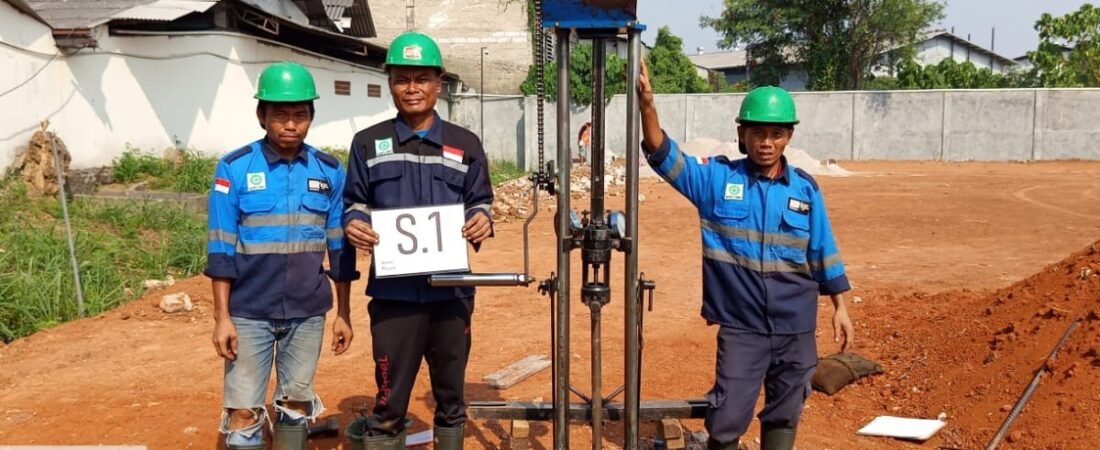

2. Penempatan Alat
Peralatan sondir diposisikan pada titik pengujian. Alat kemudian distabilkan agar proses penetrasi dapat dilakukan secara vertikal dan terkontrol.
3. Penetrasi Cone
Cone didorong ke dalam tanah dengan kecepatan yang telah ditentukan menggunakan sistem hidrolik atau perangkat pendorong lainnya.
Selama proses berlangsung, parameter tanah direkam pada berbagai kedalaman.
4. Pencatatan Data
Data seperti tahanan ujung dan gesekan selimut dicatat selama cone menembus lapisan tanah.
Data tersebut kemudian digunakan untuk membuat grafik hasil pengujian.
5. Interpretasi Hasil
Setelah pengujian selesai, data dianalisis untuk mendapatkan gambaran kondisi tanah pada titik pengujian.
Interpretasi akhir sebaiknya dilakukan oleh tenaga ahli geoteknik atau engineer yang mempertimbangkan kondisi proyek secara keseluruhan.
Mengapa Sondir CPT Penting Sebelum Membangun?
Kesalahan dalam memahami kondisi tanah dapat menyebabkan perencanaan pondasi yang kurang sesuai. Karena itu, investigasi tanah menjadi bagian penting dalam proses perencanaan konstruksi.
Dengan melakukan sondir CPT, pemilik proyek dan perencana dapat memperoleh data lapangan yang membantu dalam:
- Menilai kondisi tanah.
- Memahami variasi lapisan tanah.
- Membantu perencanaan pondasi.
- Memperkirakan kebutuhan kedalaman pondasi.
- Mendukung perhitungan daya dukung pondasi.
- Mengurangi ketidakpastian kondisi tanah pada lokasi proyek.
Perlu diperhatikan bahwa hasil sondir bukan satu-satunya dasar untuk seluruh keputusan desain. Kebutuhan investigasi dan jenis pengujian yang diperlukan bergantung pada karakteristik proyek dan kondisi lokasi.
Sondir CPT untuk Rumah dan Bangunan
Sondir CPT dapat digunakan untuk berbagai jenis proyek konstruksi, mulai dari bangunan skala kecil hingga proyek dengan struktur yang lebih besar.
Contohnya meliputi:
- Rumah tinggal
- Ruko
- Gudang
- Gedung perkantoran
- Pabrik
- Apartemen
- Sekolah
- Rumah sakit
- Bangunan komersial
- Struktur pendukung lainnya
Jumlah titik pengujian dan kedalaman sondir perlu ditentukan berdasarkan kebutuhan proyek dan pertimbangan teknis.
Perbedaan Sondir CPT dan SPT
Sondir CPT dan SPT sama-sama digunakan untuk investigasi kondisi tanah, tetapi metode pengujiannya berbeda.
| Aspek | Sondir CPT | SPT |
|---|---|---|
| Metode | Cone didorong ke tanah | Sampel/tube dipukul menggunakan energi standar |
| Data utama | qc dan fs | Nilai pukulan N-SPT |
| Data kontinu | Relatif kontinu terhadap kedalaman | Pada interval pengujian tertentu |
| Pengambilan sampel | Umumnya tidak mengambil sampel tanah | Dapat menghasilkan sampel terganggu |
| Kegunaan | Profil resistansi tanah secara kontinu | Evaluasi kondisi tanah dan korelasi geoteknik |
Keduanya memiliki fungsi masing-masing dan dapat digunakan secara terpisah maupun bersama-sama sesuai kebutuhan investigasi proyek.
Kapan Sebaiknya Melakukan Sondir?
Sondir sebaiknya dilakukan sebelum desain pondasi difinalisasi dan sebelum pekerjaan konstruksi utama dimulai.
Dengan demikian, data kondisi tanah dapat menjadi bagian dari proses perencanaan pondasi.
Untuk proyek yang lebih kompleks, investigasi tanah dapat membutuhkan beberapa metode pengujian tambahan, tergantung kebutuhan desain dan kondisi geologi setempat.
Pentingnya Dokumentasi Pekerjaan Sondir
Selain hasil pengujian, dokumentasi pekerjaan lapangan juga penting. Dokumentasi dapat mencakup:
- Foto lokasi pengujian.
- Foto posisi titik sondir.
- Foto peralatan.
- Dokumentasi proses penetrasi cone.
- Kondisi lingkungan sekitar titik pengujian.
- Data kedalaman pengujian.
- Grafik hasil sondir.
- Laporan hasil pengujian.
Dokumentasi yang lengkap membantu memberikan informasi mengenai pelaksanaan pengujian dan memudahkan proses pemeriksaan data proyek.
Kesimpulan
Sondir CPT (Cone Penetration Test) merupakan salah satu metode investigasi tanah yang banyak digunakan untuk memperoleh informasi mengenai karakteristik lapisan tanah secara kontinu terhadap kedalaman.
Data seperti cone tip resistance (qc), sleeve friction (fs), dan friction ratio (FR) dapat membantu tenaga ahli dalam mengevaluasi kondisi tanah dan merencanakan sistem pondasi.
Sebelum membangun rumah, gudang, pabrik, gedung, maupun struktur lainnya, investigasi tanah perlu disesuaikan dengan kebutuhan proyek. Hasil sondir kemudian dapat digunakan bersama data teknis lainnya untuk menghasilkan perencanaan pondasi yang sesuai dengan kondisi lapangan.
FAQ Sondir CPT
Apa kepanjangan CPT?
CPT adalah Cone Penetration Test, yaitu pengujian tanah dengan mendorong cone ke dalam tanah untuk mengukur parameter tahanan penetrasi.
Apa tujuan utama sondir CPT?
Tujuan utamanya adalah memperoleh informasi mengenai karakteristik dan resistansi lapisan tanah terhadap penetrasi pada berbagai kedalaman.
Apakah sondir CPT bisa menentukan pondasi?
Data CPT dapat menjadi salah satu dasar dalam menentukan dan merencanakan pondasi. Namun, keputusan desain pondasi harus mempertimbangkan beban struktur, kondisi tanah, hasil investigasi lainnya, serta analisis engineer.
Berapa kedalaman sondir?
Kedalaman pengujian tidak selalu sama. Kedalaman ditentukan berdasarkan kondisi tanah, kebutuhan proyek, jenis bangunan, dan tujuan investigasi.
Apakah sondir CPT cocok untuk proyek pabrik?
CPT dapat digunakan sebagai bagian dari investigasi tanah untuk proyek pabrik. Untuk proyek besar atau kompleks, investigasi dapat memerlukan kombinasi beberapa metode pengujian.
Apakah hasil sondir penting untuk bore pile?
Ya. Data investigasi tanah dapat membantu perencana dalam mengevaluasi kondisi lapisan tanah dan menjadi salah satu input untuk perencanaan pondasi bore pile.
